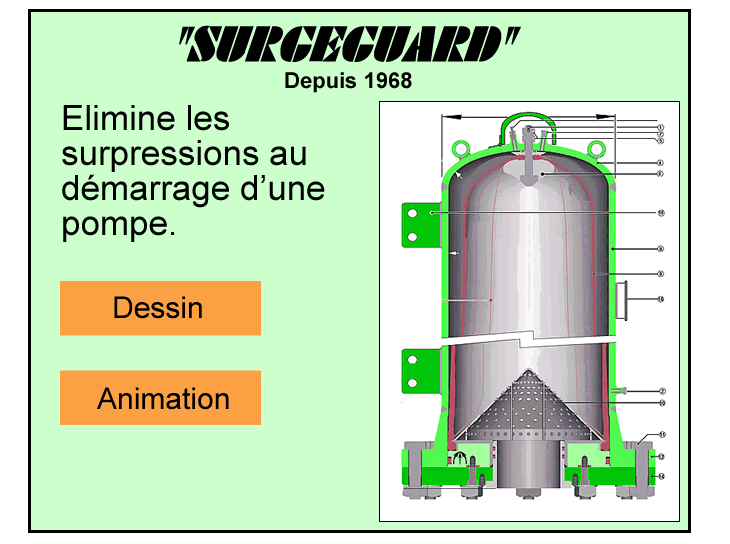

SurgeGuard Dessin Animation Dessin Elimine les surpressions au demarrage d'une pompe. SURGEGUARD Depius 1968

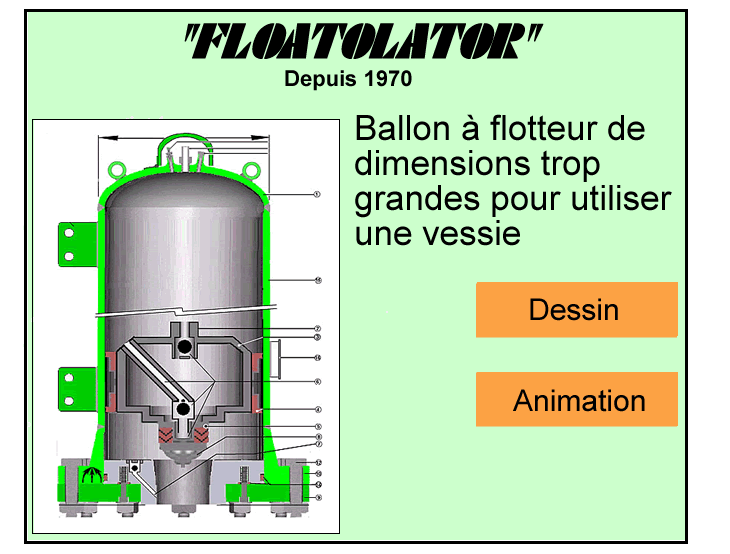

FloatOlator Animation Dessin Dessin Ballon a flotteur de dimensions trop grandes pour utilizer une vessie FLOATOLATOR Depius 1970

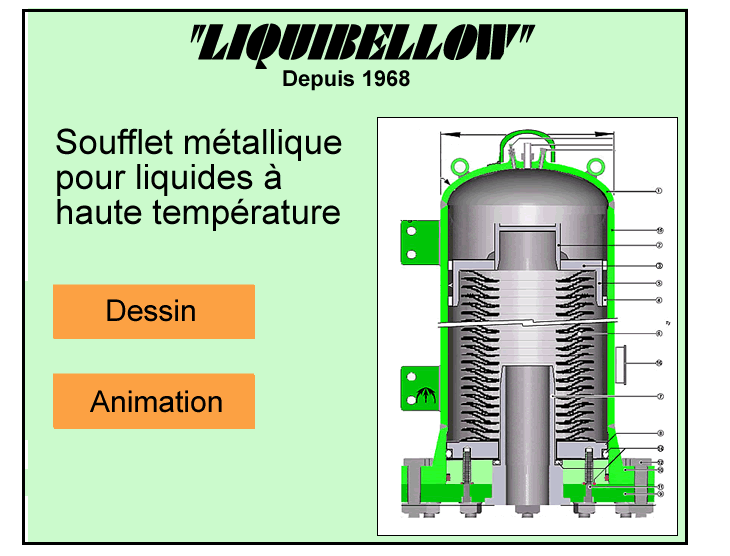

LiquiBellow Dessin Animation Dessin Soufflet metallique pour liquides a haute temperature LIQUIBELLOW Depius 1968


Coup de Belier Produit

La gamme ShockGuard :

  1. Lorsque le liquide est CORROSIF, utiliser ‘Surgeguard? où le liquide est contenu dans la vessie, ce qui évite d’avoir une enveloppe faite en « or ».

  2. Lorsque le liquide n’est pas corrosif, utiliser ‘Jumboflex?dont l’enveloppe est en contact avec le liquide.

  3. ‘Floatolator?est utilisé lorsque le volume requis excède celui de la plus grande vessie fabriquée.

  4. ‘Liquibello?est utilise quand une membrane métallique est nécessaire pour résister à la température ou autre raison.

La loi de Joukowski ?une explication théorique du COUP DE BÉLIER

L’amplitude du coup de bélier, le changement de pression transitoire dans une conduite lors d’un changement instantané du débit, s’exprime ainsi :

Δh (max) = a ΔV / g                            où :

Δh = le changement de pression en mètres de colonne de liquide
a = vitesse de propagation de l’onde de pression dans la tuyauterie en m/s
ΔV = le changement de vélocité de la colonne de liquide en m/s
g = l’accélération de la gravite, 9,81 m/s2

L’équation ci-dessus donne une première rolex replica indication de l’ordre de grandeur de la pression transitoire qui peut être développée.

Elle démontre aussi l’importance de la matière dont la tuyauterie est faite. La célérité des ondes dépend de l’élasticité de la paroi.  Elle peut aller de 250 m/s dans une conduite en polyéthylène à 1000 m/s dans une tuyauterie d’acier.

La fermeture soudaine d’une vanne tentant d’arrêter une colonne de liquide à une vitesse de 1 m/s provoque une surpression d’environ 100 m (10 bars pour de l’eau !) dans une tuyauterie d’acier, comparé à 25 m environ dans une conduite en polyéthylène.

Il est recommandé d’utiliser un programme d’analyse de coup de bélier tel que ‘SHOCKVIEW?pour déterminer la surpression attendue, même dans les systèmes replica watches uk apparemment simples.  Il y a de nombreux facteurs qui influencent les surpressions transitoires, à savoir :

  • Le profil des conduites (les hauts points en particulier)
  • Le type de support de la conduite
  • La matière dont la tuyauterie est faite (y compris le revêtement intérieur éventuel)
  • L’emplacement de la cuve d’alimentation
  • Le type de clapet anti-retour (certains se ferment beaucoup plus vite que d’autres)
  • Le point de fonctionnement de la pompe sur la courbe PV et sa vitesse
  • Le moment d’inertie de la roue et des autres pièces tournantes (moteur etc.)
  • La configuration de la pompe, horizontale ou verticale, etc.
  • L’emplacement et type de vanne de régulation
  • Les moyens de protection installés
  • Le type de vannes, leurs dimensions et leurs vitesses d’ouverture/fermeture

Une méthode efficace de visualisation d’un coup de bélier dans un système de tuyauteries est l’animation d’images.  Voir -------------------- sur coup-de-bélier.com

Le programme est une simulation dans le temps des niveaux transitoires de pression et de vélocité au long des conduites.

Il démontre l’interaction entre la célérité des ondes, le changement de vélocité du liquide et la pression à un point donné, ainsi que l’impact des composants externes tels que cuves, clapets, pompes, changements de diamètre de tuyauterie, etc..

Cette animation est particulièrement swiss replica watches utile pour illustrer ce qu’est un coup de bélier au personnel dont l’expérience à ce sujet est limitée.

DISPOSITIFS ANTI-BELIER

Chaque système est unique en ce qui concerne les effets des chocs hydrauliques potentiels.

La meilleure solution pour parer à ces effets peut comprendre un seul dispositif anti-bélier ou une combinaison de plusieurs d’entre eux.

Les avantages de divers dispositifs devraient être comparés et la meilleure solution choisie au cours de l’étude du projet.

Voici la description des dispositifs les plus fréquemment utilisés :

Volant d’inertie

Un volant monté sur l’arbre de la pompe permet d’augmenter le temps pris par la pompe pour s’arrêter. Ceci n’est possible que pour des conduites relativement courtes.

Ballon amortisseur ou accumulateur hydraulique

Ces dispositifs consistent d’un réservoir où une membrane sépare le liquide d’un gaz sous une pression appropriée.  Ils sont très efficaces pour atténuer autant les surpressions que les dépressions.  Ils sont malheureusement les plus onéreux initialement.

Cheminée d’équilibre

Lorsque les hauteurs géométriques le permettent, une cheminée d’équilibre, constituée par un tuyau vertical en contact avec la surface libre monté sur un té près de la vanne qui se ferme ou de la pompe qui s’arrête peut absorber les variations de pression.  Elles sont surtout utilisées sur les systèmes à basse pression.

Dans le cas où une pression négative est envisagée, un clapet anti-retour doit être installé sur la conduite verticale.

Clapet anti-retour

Ils sont normalement utilisés sur les conduites ascendantes. Ils évitent que l’écoulement s’inverse lorsque la pompe s’arrête et ils protégent la pompe du hydraulique.

Vannes de limitation de surpression

Installées sur la tuyauterie de refoulement, ces vannes s’ouvrent quand la pompe s’arrête et se ferment progressivement quand la surpression revient vers la pompe et réduisent dans une certaine limite l’effet du coup de bélier.

Vannes de régulation

Montées sur la canalisation de retour au réservoir, elles s’ouvrent et se ferment lentement pour minimiser la surpression au démarrage et quand la pompe s’arrête.

Elles ne sont pas efficaces lorsque la pompe s’arrête soudainement.
PulseGuard / Fluid Flow Control

Fluid Flow Control Fluid-Flow-Control.com Votre source pour le transfert de fluides VEUILLEZ CLIQUER SUR LE PRODUIT POMPES ACCUMULATEURS FILTRES AMORTISSEURS ECHANGEURS DE CHALEUR VANNES AGITATEURS MANOMETRES REGULATEURS DEBITMETRES CUVES

ShockGuard.co.uk ShockGuard Limited Vessels Meters Controls P.I. / Pressure Indicators Mixers Valves Heat Exchangers Dampers Filters Accumulators Pumps The Fluid Flow Control Source For Other Languages : PulseGuard Limited ShockGuard.co.uk


Related Terms:
L'amortisseur coup de bélier, Surpression, Surpressions, Anti-surpression, Anti-cavitation, Anti bélier, Anti-bélier, Anti belier, Anti-belier, Amortisseur, Ballon amortisseur, Accumulateur, Acumulateur, Amortisseurs, Ballons amortisseurs, Accumulateurs, Acumulateurs, Amortir, Amortissant, Atténuateur, Attenuateur, Aténuateur, Atenuateur, Atténuent, Attenuant, Atténuer, Attenuer

Coup de Beliér | Anti Coup de Beliér Installations | Produits anti-bélier | Contact

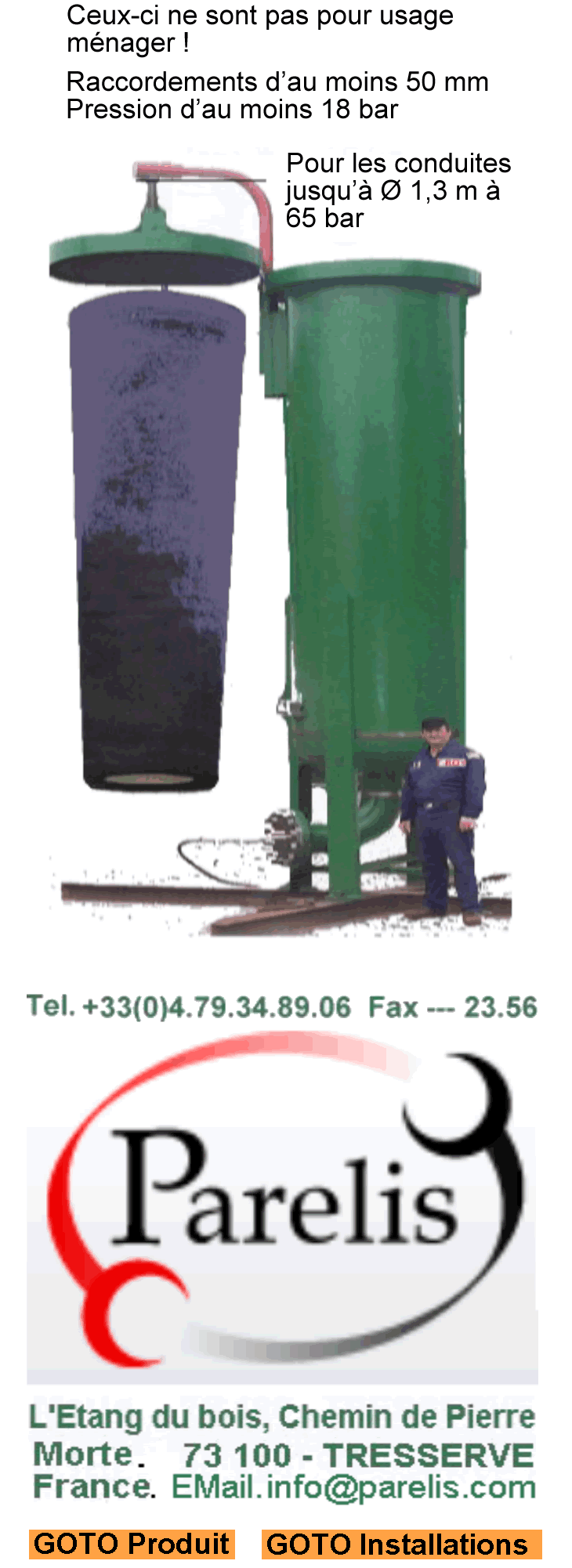

GOTO Produit GOTO Installations Parelis Pour les conduites jusqu'a 0 1,3 m a 65 bar Raccordemements d'au moins50 mm Pression d'aumoins 18 bar Ceux-ci ne sont pas pour usage menager !
